Range Of Product |
Modicon X80
|
Discrete Output Number |
8 EN/IEC 61131-2
|
Discrete Output Logic |
positive
|
Discrete Output Voltage |
- 24...240 V 19...264 V AC
- 24...125 V 5...150 V DC
|
Product Or Component Type |

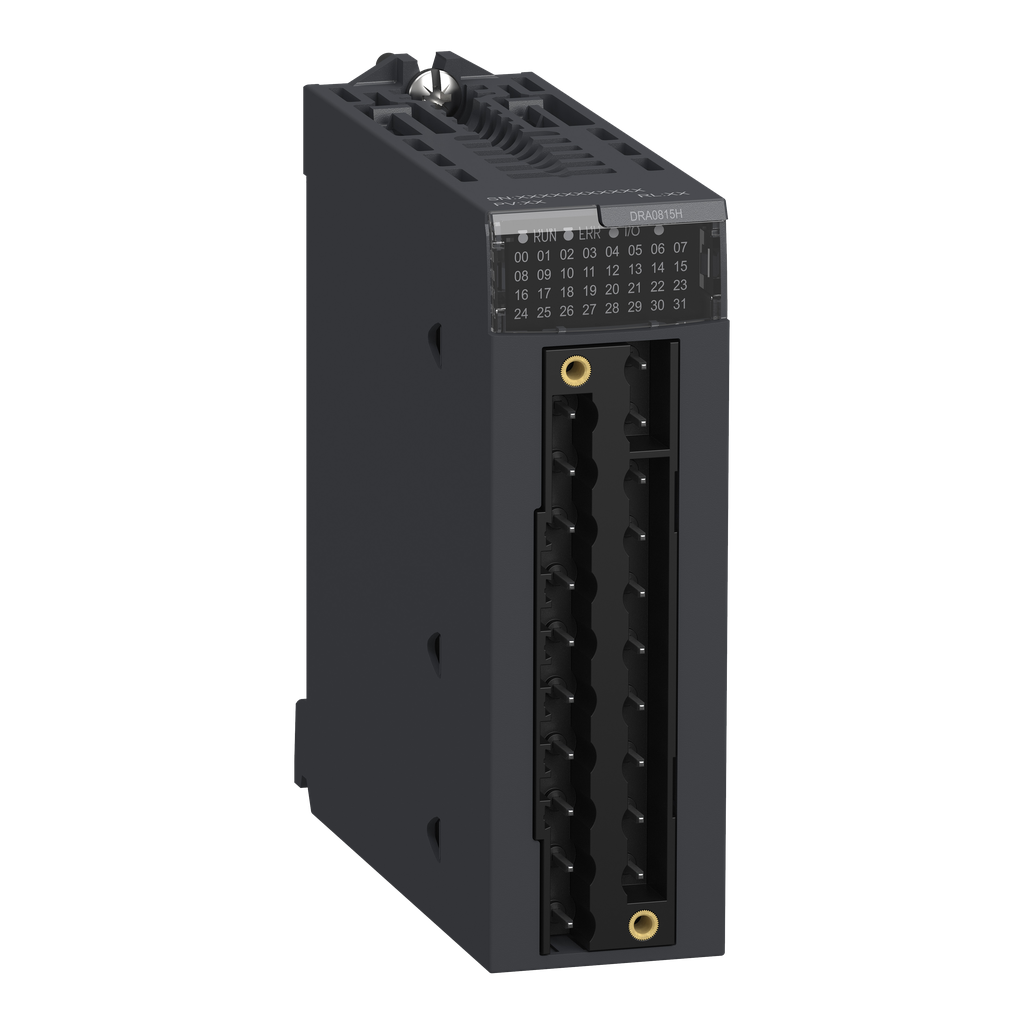

relay discrete output module
|
Product Specific Application |
for severe environments
|
Mtbf Reliability |
3200000 H
|
Network Frequency |
50/60 Hz
|
Voltage Range |
|
Minimum Switching Current |
1 mA 5 V DC
|
Status Led |
- 1 LED (Green) RUN
- 1 LED per channel (Green) channel diagnostic
- 1 LED (Red) ERR
- 1 LED (Red) I/O
|
Insulation Resistance |
> 10 MOhm 500 V DC
|
Network Frequency Limits |
47-63 Hz
|
[Ith] Conventional Free Air Thermal Current |
3 A
|
Protection Type |
- external short-circuit protection
- external overload protection
- external overvoltage protection, inductive AC
- external overvoltage protection, inductive DC
|
Power Dissipation In W |
3.6 W
|
Net Weight |
0.169 kg
|
Electrical Connection |
20 ways terminal block
|
Electrical Durability |
- AC-12 200000 cycles 48 VA 24 V -25-60 °C
- AC-12 200000 cycles 28.8 VA 24 V 70-70 °C
- AC-12 300000 cycles 48 VA 48 V -25-60 °C
- AC-12 300000 cycles 28.8 VA 48 V 70-70 °C
- AC-12 150000 cycles 96 VA 48 V -25-60 °C
- AC-12 150000 cycles 57.6 VA 48 V 70-70 °C
- AC-12 300000 cycles 110 VA 100...120 V -25-60 °C
- AC-12 300000 cycles 66 VA 100...120 V 70-70 °C
- AC-12 150000 cycles 220 VA 100...120 V -25-60 °C
- AC-12 150000 cycles 132 VA 100...120 V 70-70 °C
- AC-12 300000 cycles 220 VA 200...250 V -25-60 °C
- AC-12 300000 cycles 132 VA 200...250 V 70-70 °C
- AC-12 150000 cycles 500 VA 200...250 V -25-60 °C
- AC-12 150000 cycles 300 VA 200...250 V 70-70 °C
- AC-15 700000 cycles 10 VA 24 V -25-60 °C 0.4 )
- AC-15 700000 cycles 6 VA 24 V 70-70 °C 0.4 )
- AC-15 500000 cycles 24 VA 24 V -25-60 °C 0.4 )
- AC-15 500000 cycles 14.4 VA 24 V 70-70 °C 0.4 )
- AC-15 200000 cycles 48 VA 24 V -25-60 °C 0.4 )
- AC-15 200000 cycles 28.8 VA 24 V 70-70 °C 0.4 )
- AC-15 700000 cycles 10 VA 48 V -25-60 °C 0.4 )
- AC-15 700000 cycles 6 VA 48 V 70-70 °C 0.4 )
- AC-15 500000 cycles 24 VA 48 V -25-60 °C 0.4 )
- AC-15 500000 cycles 14.4 VA 48 V 70-70 °C 0.4 )
- AC-15 300000 cycles 48 VA 48 V -25-60 °C 0.4 )
- AC-15 300000 cycles 28.8 VA 48 V 70-70 °C 0.4 )
- AC-15 100000 cycles 96 VA 48 V -25-60 °C 0.4 )
- AC-15 100000 cycles 57.6 VA 48 V 70-70 °C 0.4 )
- AC-15 1000000 cycles 10 VA 100...120 V -25-60 °C 0.4 )
- AC-15 1000000 cycles 6 VA 100...120 V 70-70 °C 0.4 )
- AC-15 300000 cycles 50 VA 100...120 V -25-60 °C 0.4 )
- AC-15 300000 cycles 30 VA 100...120 V 70-70 °C 0.4 )
- AC-15 200000 cycles 110 VA 100...120 V -25-60 °C 0.4 )
- AC-15 200000 cycles 66 VA 100...120 V 70-70 °C 0.4 )
- AC-15 70000 cycles 220 VA 100...120 V -25-60 °C 0.4 )
- AC-15 70000 cycles 132 VA 100...120 V 70-70 °C 0.4 )
- AC-15 1000000 cycles 10 VA 200...250 V -25-60 °C 0.4 )
- AC-15 1000000 cycles 6 VA 200...250 V 70-70 °C 0.4 )
- AC-15 500000 cycles 50 VA 200...250 V -25-60 °C 0.4 )
- AC-15 500000 cycles 30 VA 200...250 V 70-70 °C 0.4 )
- AC-15 200000 cycles 110 VA 200...250 V -25-60 °C 0.4 )
- AC-15 200000 cycles 66 VA 200...250 V 70-70 °C 0.4 )
- AC-15 150000 cycles 220 VA 200...250 V -25-60 °C 0.4 )
- AC-15 150000 cycles 132 VA 200...250 V 70-70 °C 0.4 )
- DC-12 200000 cycles 24 W 24 V -25-60 °C
- DC-12 200000 cycles 14.4 W 24 V 70-70 °C
- DC-12 150000 cycles 48 W 24 V -25-60 °C
- DC-12 150000 cycles 28.8 W 24 V 70-70 °C
- DC-12 150000 cycles 40 W 48...60 V -25-60 °C
- DC-12 150000 cycles 24 W 48...60 V 70-70 °C
- DC-12 100000 cycles 45 W 100...125 V -25-60 °C
- DC-12 60000 cycles 45 W 100...125 V 70-70 °C
- DC-13 100000 cycles 10 W 24 V -25-60 °C
- DC-13 100000 cycles 6 W 24 V 70-70 °C
- DC-13 60000 cycles 24 W 24 V -25-60 °C
- DC-13 60000 cycles 14.4 W 24 V 70-70 °C
- DC-13 40000 cycles 48 W 24 V -25-60 °C
- DC-13 40000 cycles 28.8 W 24 V 70-70 °C
- DC-13 40000 cycles 40 W 48...60 V -25-60 °C
- DC-13 40000 cycles 24 W 48...60 V 70-70 °C
- DC-13 100000 cycles 15 W 100...125 V -25-60 °C
- DC-13 40000 cycles 15 W 100...125 V 70-70 °C
|
Typical Current Consumption |
- 40 mA 3.3 V DC
- 101 mA 24 V DC
|
Output Overvoltage Protection |
- use discharge diode on each output DC
- use RC circuit on each output AC
- use ZNO surge limiter on each output AC
|
Output Short-Circuit Protection |
use 1 fast blow fuse per channel or group of channel
|
Output Overload Protection |
use 1 fast blow fuse per channel or group of channel
|
Response Time On Output |
- <= 10 ms activation
- <= 13 ms deactivation
|
Rohs Exemption Information |
Yes
|
Mercury Free |
Yes
|
Environmental Disclosure |
ENVPEP070204EN
|
Sustainable Offer Status |
Green Premium product
|
Reach Regulation |
Reference contains Substances of Very High Concern above the threshold
|
California Proposition 65 |
WARNING: This product can expose you to chemicals including: Lead and lead compounds, which is known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov
|
Weee |
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins.
|
China Rohs Regulation |
X
|
Circularity Profile |
ENVEOLI0702004EN
|
Eu Rohs Directive |
Pro-active compliance (Product out of EU RoHS legal scope)
|
Ambient Air Temperature For Operation |
-25-70 °C
|
Shock Resistance |
30 gn
|
Environmental Characteristic |
- gas resistant class Gx
- gas resistant class 3C4
- dust resistant class 3S4
- sand resistant class 3S4
- salt resistant level 2
- mold growth resistant class 3B2
- fungal spore resistant class 3B2
|
Dielectric Strength |
1780 V AC 50/60 Hz 1 min
|
Vibration Resistance |
3 gn
|
Ambient Air Temperature For Storage |
-40-85 °C
|
Relative Humidity |
0-95 % 60-60 °C without condensation
|
Operating Altitude |
- 0...6561.68 ft (0...2000 m)
- 2000...5000 m with derating factor
|
Protective Treatment |
conformal coating
|
Ip Degree Of Protection |
IP20
|
